Автор Медяк Евгений «Три фактора определяют успех автоматической системы: точный расчёт огнетушащего состава, абсолютная герметичность защищаемого объёма и дисциплинированный алгоритм пуска - предупреждение, отключение вентиляции, пауза на эвакуацию. Откажет хоть один узел - система не выполнит свою задачу».
Принцип работы модульных установок
Модульное пожаротушение https://pozhavt.ru/ представляет собой конструктивно завершённые устройства, каждое из которых содержит запас огнетушащего вещества и собственный механизм выпуска. Такие модули могут работать самостоятельно или интегрироваться в общую систему противопожарной защиты.
Процесс срабатывания выглядит так: датчики фиксируют очаг возгорания → формируется пусковой импульс → происходит вскрытие запорно-пускового устройства → огнетушащий состав поступает в защищаемую зону. Горение подавляется либо за счёт физического воздействия (охлаждение, изоляция от кислорода), либо химического (блокировка цепных реакций пламени).
Ключевые преимущества таких решений - возможность наращивать систему под любое количество помещений и зон, гибкость конфигурации (одиночные модули или батареи), минимальный объём трубопроводных работ, быстрое восстановление работоспособности после срабатывания при правильном выборе состава. Всё проектирование ведётся по нормам СП 484.1311500.2020 базовый документ для автоматических установок пожаротушения.
Сравнение трёх основных типов модулей
Выбор типа модуля первое, с чем сталкивается проектировщик. Ниже представлена сравнительная таблица, которая служит отправной точкой. Реальная эффективность всегда зависит от качества проектирования по СП 484, правильного расчёта массы состава, герметичности помещения и настроек пуска.
| Тип модуля | Действующее вещество | Принцип действия | Сильные стороны | Слабые стороны | Типовые объекты |
|---|---|---|---|---|---|
| Порошковый | Огнетушащий порошок (фосфаты, карбонаты) | Изоляция очага, подавление химических реакций горения | Универсален, эффективен, низкая цена | Оставляет осадок, порошок слёживается, не подходит для чистых зон | Складские комплексы, гаражные боксы, производственные цеха, ангары |
| Газовый | Хладоны (HFC‑227ea, HFC‑125, HFC‑23), фторкетон (ФК‑5‑1‑12), CO₂, инертные газы | Вытеснение кислорода, снижение тепловой энергии, химическое торможение | Абсолютно чистое тушение, имущество не страдает | Требует герметичности, ограничения по присутствию людей, высокая стоимость | Центры обработки данных, архивы, музейные фонды, серверные, электрощитовые |
| Аэрозольный | Аэрозолеобразующий состав на основе калия | Подавление свободных радикалов в пламени | Малые габариты, без труб, быстрый монтаж | Высокая температура струи, возможен налёт на поверхностях, ограничения по объёму | Электротехнические шкафы, контейнерные площадки, транспорт, изолированные отсеки |
Важное уточнение: для чистых помещений (ЦОД, музеи, архивы) оптимальны газовые составы. Для технических зон и складов - порошковые модули. Аэрозольные системы эффективны для локальной защиты шкафного оборудования и замкнутых объёмов.
Порошковые модули? Особенности и практика применения
Как работают и где применяются
Порошковые модули выбрасывают в очаг горения тонкодисперсный состав - частицы изолируют горящую поверхность и химически блокируют реакцию горения. Главные достоинства этого класса: способность тушить пожары классов А, В, С и электроустановки под напряжением (с соблюдением паспортных дистанций), невысокая цена оборудования и монтажа, простота обслуживания.
Ограничения, о которых нужно знать: сильное загрязнение защищаемого объекта, необходимость трудоёмкой уборки после срабатывания, риск слёживания порошка при нарушении условий хранения. Для помещений с дорогостоящим оборудованием, архивами или музейными ценностями такой вариант не подходит.
Где применение оправдано: склады горюче-смазочных материалов и легковоспламеняющихся жидкостей, гаражные комплексы, технологические зоны, ангарные сооружения. Там, где вопрос «чистоты» тушения не является критичным.
Реальный пример из практики
На склад кабельной продукции площадью 1200 м² смонтировали 18 модулей порошкового пожаротушения с резервированием зоны перегрузки. Провели специальные тесты на слёживаемость, добавили в регламент ежегодное перемешивание состава. Результат: за два года эксплуатации два локальных возгорания класса В были ликвидированы на начальной стадии, перехода в объёмный пожар не допущено.
Аэрозольные модули! Технология и нюансы использования
Принцип действия аэрозольного модуля основан на генерации огнетушащего аэрозоля из твёрдого пиротехнического заряда. Выделяющиеся частицы подавляют пламя на молекулярном уровне, блокируя свободные радикалы.
Плюсы технологии: исключительно компактные размеры, отсутствие трубопроводов, монтаж занимает минимум времени, идеально для локальной защиты электрооборудования и шкафов автоматики.
Минусы, которые нельзя игнорировать: струя на выходе имеет повышенную температуру, на поверхностях может оставаться тонкий соляной налёт, есть ограничения по объёму помещения и классам пожаров (плохо работает с тлеющими материалами).
Пример из практики
На 24 шкафа релейной защиты и автоматики установили аэрозольные модули с термочувствительным пуском. Между генераторами и токоведущими шинами смонтировали теплозащитные экраны. Через девять месяцев произошло одно срабатывание - оборудование не пострадало, на восстановление ушло всего четыре часа.

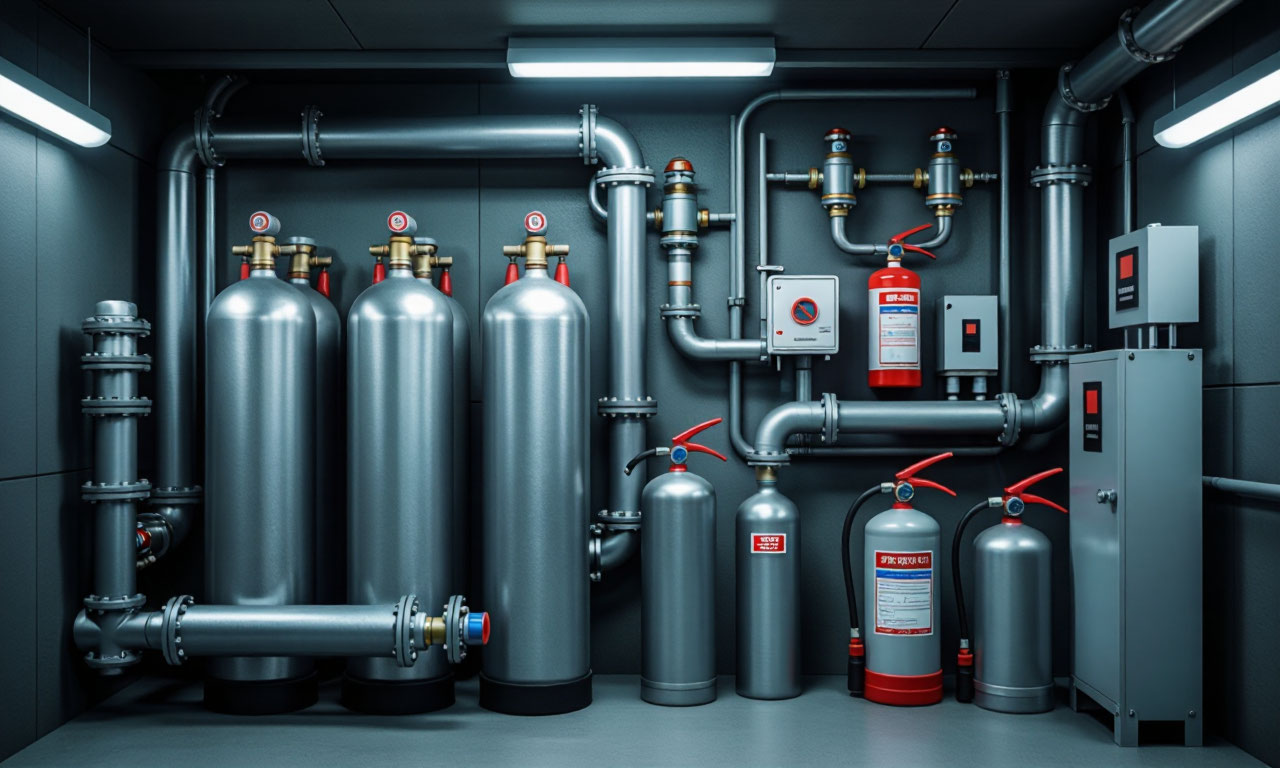

Газовые модули: защита ценного имущества
Почему газ чистый метод
Газовое пожаротушение обеспечивает безупречную чистоту: нет осадка, минимальный риск повреждения электроники и документов, равномерное распределение состава по всему объёму. Механизм двойной: либо вытеснение кислорода и снижение тепловой энергии (инертные газы), либо химическое ингибирование цепной реакции (хладоны, фторкетон).
Критические требования: герметичность помещения, программируемая задержка на эвакуацию людей, корректные настройки датчиков и систем оповещения.
«Перед пуском автоматической установки пожаротушения должны быть предусмотрены оповещение и временная задержка, достаточная для безопасной эвакуации людей» - СП 484.1311500.2020.
Типовые объекты: серверные и ЦОД, архивы и музеи, библиотечные фонды, щитовые помещения, хранилища ценностей.
Пример из практики
В серверной комнате объёмом 75 м³ внедрили систему на фторкетоне ФК‑5‑1‑12. Выполнили опрессовку ограждающих конструкций и дымовую пробу на утечки, смонтировали клапан сброса избыточного давления, настроили задержку пуска 45 секунд. При локальном перегреве источника бесперебойного питания система сработала - стойки не повреждены, простой ограничился двумя часами на перезапуск сервисов.
Автономные решения и побудительные системы
Что такое автономный модуль
Автономный модуль самодостаточное устройство, которое срабатывает без внешнего питания. Запуск инициирует термочувствительный элемент: разрывная ампула, плавящийся шнур или датчик со встроенным источником питания. Такие модули часто применяют для защиты электрощитов, небольших технических помещений, венткамер, шкафов автоматики. При интеграции в общую систему противопожарной защиты возможна дистанционная индикация срабатывания и ручной дублирующий пуск.
Побудительная система - что это
Побудительная система совокупность средств, формирующих управляющий сигнал для запуска модулей. Существуют три основных типа:
- Электрическая - через приёмно-контрольный прибор или пусковые модули. Основной вариант для интеграции с автоматической пожарной сигнализацией и системой оповещения.
- Пиротехническая - пиропатрон или пиростартер, преобразующие электрический импульс в механическое открытие запорно-пускового устройства.
- Пневматическая/механическая - применяется для батарей модулей и в особых условиях эксплуатации.
«Логика пуска автоматической установки пожаротушения должна учитывать блокировки инженерных систем и оповещение» - СП 484.1311500.2020.
Важное предупреждение: пиропатрон для газового пожаротушения - ответственный элемент. Используйте только сертифицированные изделия, строго соблюдайте регламент замены по паспорту. Работы с побудительными цепями выполняют организации, имеющие действующую лицензию МЧС и допуски в соответствии с ТР ЕАЭС 043/2017 и СП 484.
Монтаж порошкового модуля- пошаговый процесс
Расчёт и выбор. Выполняется по методикам СП 484 и СП 485: определяются класс возможного пожара, объём или площадь помещения, требуемая масса огнетушащего состава, зона распыла конкретного модуля. Учитываются температурный режим, влажность, требования к креплению и доступ для обслуживания.
«СП 485 устанавливает правила проектирования автоматических установок пожаротушения, включая расчёт массы огнетушащего вещества и схемы пуска» - СП 485.1311500.2020.
Разметка и подготовка. Определяются высота установки, расстояния до препятствий, зоны прохода для технического обслуживания. Проверяется несущая способность основания, трассы прокладки кабелей (если предусмотрено внешнее подключение).
Монтаж кронштейна и корпуса. Крепление строго по паспортным требованиям: тип анкеров или рамных крепежей, момент затяжки, ориентация распылителя, защита выпускного канала от загрязнения.
Подключение к системе запуска. Монтируются пусковые цепи, выполняется маркировка кабелей, настраиваются уставки термопуска (если предусмотрен), проверяются целостность цепей и корректность блокировок.
Пусконаладочные работы и сдача. Проводится визуальный контроль, проверяются давление в модулях, целостность пломб, наличие маркировочных табличек. Тестируется логика пуска и индикация, оформляются акты, проводится инструктаж персонала.
Газовые модули? Полное погружение в тему

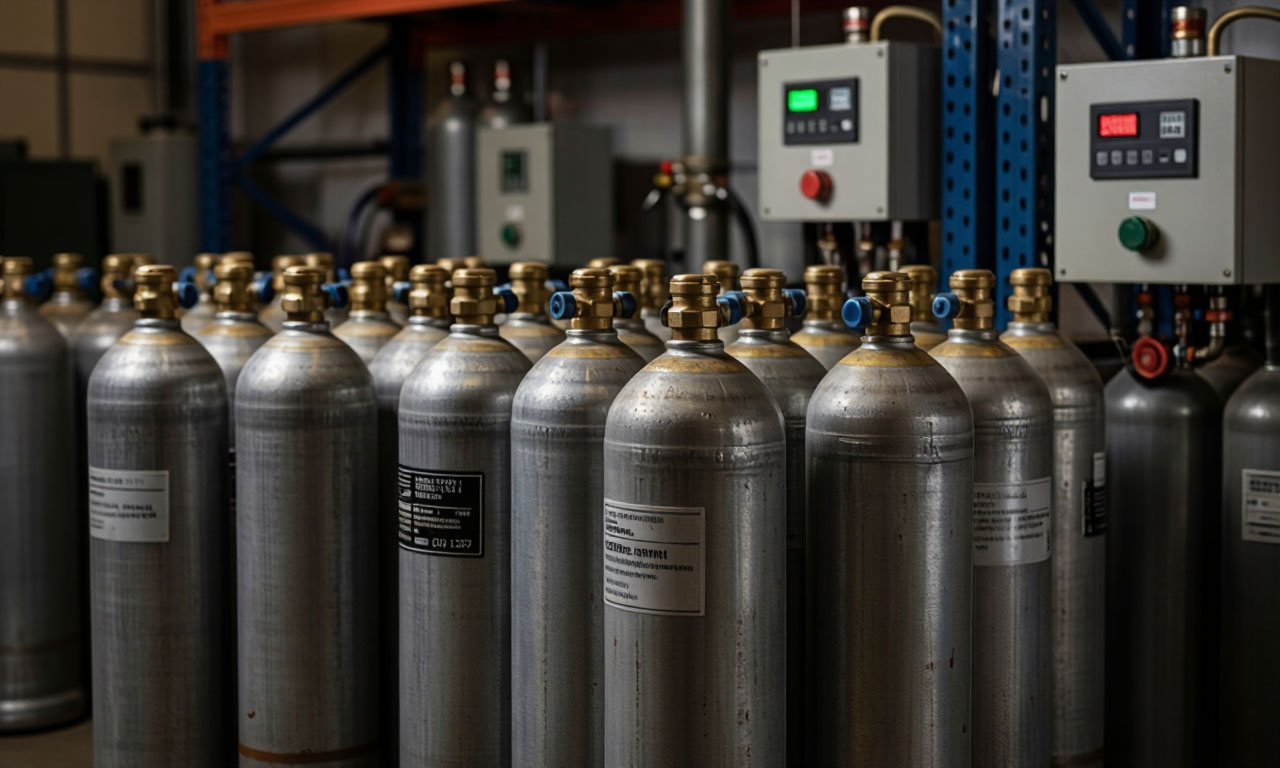

Устройство модуля газового пожаротушения
Любой модуль газового пожаротушения состоит из следующих элементов:
- Баллон для хранения газового огнетушащего вещества (ГОТВ) - сосуд под давлением с маркировкой даты изготовления и срока очередного освидетельствования.
- Запорно-пусковое устройство (ЗПУ) - обеспечивает герметичность хранения и быстрое открытие при получении пускового импульса. Может включать пиропатрон или электромагнитный клапан.
- Сифонная трубка - для сжиженных газов обеспечивает отбор вещества со дна баллона.
- Манометр или сигнализатор давления - контроль состояния, индикация готовности.
- Насадки-распылители - распределяют ГОТВ по защищаемому объёму с заданной интенсивностью.
«Проект должен обеспечивать достижение и поддержание огнетушащей концентрации газового состава в защищаемом объёме в течение нормативного времени» - СП 484.1311500.2020.
Что такое ГОТВ - разбираем подробно
Газовое огнетушащее вещество газ или легколетучая жидкость, создающая в защищаемом объёме концентрацию, подавляющую горение. Критерии выбора ГОТВ:
- Безопасность для людей (предельно допустимая концентрация, токсикологические показатели)
- Экологические характеристики (озоноразрушающий потенциал ODP, потенциал глобального потепления GWP)
- Стоимость приобретения, заправки и обслуживания
- Совместимость с материалами и оборудованием в помещении
Нормативная база: СП 484.1311500.2020, ТР ЕАЭС 043/2017, профильные ГОСТ и стандарты организаций на вещества HFC‑227ea, HFC‑125, ФК‑5‑1‑12.
Виды газовых огнетушащих веществ
Сжиженные составы (хладоны, CO₂, фторкетон):
- Хладоны HFC‑227ea / HFC‑125 - химическое ингибирование пламени, чистое тушение. Требуют контроля концентраций и ограничения присутствия людей на момент выпуска.
- Диоксид углерода (CO₂) - высокоэффективен, но опасен для людей. Допускается только при гарантированной эвакуации и организационных мерах безопасности.
- Фторкетон ФК‑5‑1‑12 - экологичен (ODP=0, GWP≈1), совместим с электроникой, имеет высокую стоимость владения.
Сжатые газовые составы (азот, аргон, Inergen):
Инертные газы снижают концентрацию кислорода до уровня, при котором горение прекращается. Абсолютно безопасны для имущества, не оставляют следов. Основное требование - высокая герметичность помещения. Пример системы на инертных газах - установки Inerex.
| ГОТВ | Экологичность | Влияние на людей | Стоимость владения | Требования к герметичности | Совместимость |
|---|---|---|---|---|---|
| HFC‑227ea | ODP=0, GWP≈3220 | Есть ограничения по концентрации | Средняя | Высокие | Широкая |
| ФК‑5‑1‑12 | ODP=0, GWP≈1 | Низкая токсичность | Высокая | Высокие | Широкая |
| CO₂ | ODP=0, GWP≈1 | Опасен при высоких концентрациях | Низкая | Средние | Широкая |
| Inergen | ODP=0, GWP≈0 | Безопасен при правильной концентрации | Средняя | Высокие | Широкая |
Способы тушения газовыми составами
- Объёмный способ - создание огнетушащей концентрации во всём объёме помещения.
- Локально-объёмный - защита отдельной зоны или отсека с целевым оборудованием.
Где применяются газовые модули, а где - нет
Применяются: серверные и ЦОД, архивы, музеи, щитовые, дизель-генераторные установки, технологические отсеки. Эффективны для пожаров классов А (без тления), В, С, Е (электроустановки под напряжением).
Не применяются: помещения с постоянным пребыванием людей без возможности быстрой эвакуации, негерметичные объёмы, зоны с высокими утечками (открытые проёмы, постоянно работающая вентиляция).
| Объект | Класс риска | Рекомендуемое ГОТВ |
|---|---|---|
| Серверная | E | ФК‑5‑1‑12, HFC‑227ea |
| Архив | A (без тления) | Инертные газы, ФК‑5‑1‑12 |
| Щитовая | E | HFC‑227ea, CO₂ |
| ДГУ | B, C | CO₂, HFC‑227ea |
Модульная установка vs централизованная- различия
| Критерий | Модульная система | Централизованная система |
|---|---|---|
| Первоначальные затраты | Ниже для малых и средних зон | Выше, но окупается при большом количестве помещений |
| Гибкость расширения | Высокая | Средняя |
| Надёжность | Локальная, отказ одного модуля не влияет на другие | Зависит от состояния магистральных трубопроводов |
| Ремонтопригодность | Простая замена отдельного модуля | Сложнее, часто требует остановки всей системы |
Сильные стороны газовых модулей: чистота тушения, минимальный простой оборудования после срабатывания, высокая скорость подавления, отличная совместимость с электроникой, равномерное распределение состава.
Ограничения: жёсткие требования к герметичности помещения и обеспечению безопасности людей, высокая стоимость компонентов и заправки, строгие регламенты переосвидетельствования баллонов.
Расчёт количества модулей и газового огнетушащего вещества
Методика расчёта включает следующие параметры:
- Объём защищаемого помещения (с учётом конструктивных особенностей)
- Коэффициент негерметичности - расчётные утечки через неплотности
- Тип ГОТВ и его нормативная огнетушащая концентрация
- Требуемое время удержания концентрации (hold time)
- Высота установки насадков над уровнем пола
Типовая формула расчёта: масса ГОТВ = масса для создания огнетушащей концентрации в чистом объёме + технологические потери (остатки в трубопроводе, коллекторе, самом модуле) + поправки на утечки и коэффициент запаса.
Окончательный расчёт ведётся по проектной методике, утверждённой в СП 484 и СП 485, с использованием программных средств производителей оборудования.
Техническое обслуживание модулей газового пожаротушения
Регламентные работы:
- Ежемесячно / ежеквартально - визуальный осмотр, контроль давления по манометру, проверка целостности пусковых цепей.
- По графику - поверка манометров, замена пиротехнических элементов по истечении паспортного срока.
- В установленные сроки - переосвидетельствование баллонов (обычно каждые 5-10 лет в зависимости от типа).
«СП 484 устанавливает требования к эксплуатации и контролю работоспособности автоматических установок пожаротушения» - СП 484.1311500.2020.
Реальный кейс: На объекте связи с 42 газовыми модулями внедрён квартальный аудит: сверка давления по манометрам, тест индикации состояния, проверка цепей пуска, обучающие запуски без выпуска газа. За 18 месяцев эксплуатации - ноль отказов, одно срабатывание по реальному событию, восстановление системы заняло одну рабочую смену.
Нормативная база для модульных установок
- СП 484.1311500.2020 (актуальная редакция с Изменением №1) - основные требования к автоматическим установкам пожаротушения.
- СП 485.1311500.2020 (Изменение №1 действует с 01.01.2026) - нормы проектирования, включая расчёты и схемы пуска.
- ТР ЕАЭС 043/2017 - технический регламент о требованиях к средствам обеспечения пожарной безопасности.
- ГОСТ Р 53281‑2026 - обновлённые требования к порошковым и аэрозольным модулям.
- ГОСТ Р 72475‑2025 - методы испытаний узлов противодымной вентиляции (для корректного сопряжения систем).
Примеры производителей и модулей
Российские производители выпускают линейки с HFC‑227ea, HFC‑125, ФК‑5‑1‑12, CO₂ и инертными газами в объёмах баллонов от 20 до 140 литров. Ключевой фактор - доступность сервиса, перезарядки и запасных частей (ЗПУ, насадки, арматура).
Зарубежные производители предлагают комплектующие для крупных промышленных систем. Наличие сервисной поддержки на территории РФ и ЕАЭС зависит от текущих логистических цепочек.
Совет: подбор вендора ведите на основе технического задания и анализа рисков конкретного объекта, а не только по узнаваемости бренда.
| Производитель | Модель | Объём, л | Тип ГОТВ | Сертификация | Диапазон температур |
|---|---|---|---|---|---|
| Российский А | Модуль‑40 | 40 | HFC‑227ea | ТР ЕАЭС 043/2017 | −40…+50 °C |
| Российский Б | Модуль‑80 | 80 | ФК‑5‑1‑12 | ТР ЕАЭС 043/2017 | −20…+50 °C |
| Зарубежный В | Модуль‑100 | 100 | Inergen | CE, ТР ЕАЭС 043/2017 | −10…+50 °C |
Насадки для газового пожаротушения
Типы распылителей различаются по диаграмме направленности:
- Кругового действия - 360°, равномерное распределение по всему объёму
- Пристенные - 180°, для установки у стен или в углах
- Шумопонижающие - для помещений с постоянным присутствием людей
- Специализированные - под конкретные типы ГОТВ (например, под ФК‑5‑1‑12)
Размещение насадков выполняется по картам покрытия из паспортов изделий. Шаг и высота установки рассчитываются индивидуально - типовых решений здесь быть не может.
Сроки службы и утилизация
Сроки службы компонентов:
| Компонент | Срок службы | Условия хранения |
|---|---|---|
| Баллон | 10+ лет (до 30 при переосвидетельствовании) | Сухое помещение, от −40 до +50 °C |
| Запорно-пусковое устройство | 10–15 лет | Защита от коррозии |
| Пиростарт (пиропатрон) | По паспорту (обычно 5–10 лет) | Сухое помещение, комнатная температура |
| Манометр | Поверка каждые 1–2 года | Защита от вибрации |
Утилизация модулей выполняется только специализированными организациями, имеющими лицензию. Процесс включает контролируемый сброс давления, удаление или утилизацию огнетушащего вещества, разборку и сдачу металла в переработку.
Насколько безопасно газовое пожаротушение для людей?
Безопасность определяется конкретным веществом и его концентрацией. При любом пуске обязательны оповещение и временная задержка на эвакуацию. Пребывание людей в зоне выпуска хладонов или CO₂ не допускается - все детали уточняются в проекте и требованиях ТР ЕАЭС 043/2017.
Что происходит с оборудованием после срабатывания?
При использовании газовых составов - ничего. Оборудование не повреждается, осадка нет. При порошковом тушении - сильное загрязнение всех поверхностей, требуется профессиональная уборка.
Как часто проверять и обслуживать модули?
Визуальный контроль и проверка давления - ежемесячно или ежеквартально по регламенту. Полное техническое обслуживание с поверкой приборов - ежегодно. Переосвидетельствование баллонов - согласно паспортным срокам.
Можно ли установить один модуль на несколько помещений?
Технически - да, через систему трубопроводов и распределительных насадков. Но это уже не модульное, а централизованное решение со всеми вытекающими особенностями.
Что такое побудительная система и когда она нужна?
Это совокупность устройств, формирующих сигнал на пуск. Нужна всегда - без неё модуль не сработает. Вопрос только в типе: электрическая (через ППКП), пиротехническая (самостоятельная) или пневматическая.
Сравнение с другими типами систем
- Газовые vs порошковые АУПТ: газовые - чистота тушения и сохранность оборудования, но выше стоимость и строже требования к герметичности и эвакуации. Порошковые - дешевле, но оставляют осадок, требующий уборки и восстановления.
- Газовые vs аэрозольные АУПТ: газовые подходят для полнообъёмной защиты чистых помещений. Аэрозольные - для локальной защиты шкафов и контейнеров без трубопроводов. Ограничения аэрозоля - высокая температура струи и возможный налёт.
Газовые vs спринклерные (водяные) АУПТ: водяные эффективны на больших площадях, но наносят водный ущерб электронике и документам. Газовые выбирают там, где критична сохранность имущества и данных.
| Критерий | Газовые | Порошковые | Аэрозольные | Спринклерные |
|---|---|---|---|---|
| Чистота тушения | Высокая | Низкая | Средняя | Низкая |
| Стоимость | Высокая | Низкая | Средняя | Средняя |
| Безопасность для людей | Требует эвакуации | Средняя | Средняя | Высокая |
| Скорость подавления | Высокая | Высокая | Высокая | Средняя |
| Сложность сервиса | Высокая | Низкая | Низкая | Средняя |
Начинайте выбор системы с анализа реальных рисков: какой класс пожара наиболее вероятен, какова ценность имущества, допустимый ли простой после срабатывания. Для чистых помещений и дорогостоящей электроники - только газовое тушение. Для технических зон и складов - порошковые модули. Для локальной защиты шкафного оборудования - аэрозольные модули.
Обязательно проверяйте герметичность защищаемого объёма и расчётное время удержания концентрации на этапе проектирования и пусконаладки. Заранее планируйте установку клапанов сброса избыточного давления и блокировок инженерных систем (вентиляция, дымоудаление, кондиционирование).
Задержка выпуска газа и предварительное оповещение - обязательные условия для безопасности людей. Сценарии работы систем оповещения и управления эвакуацией должны быть согласованы с логикой пуска пожаротушения.
Сервисное обслуживание ведите по чёткому чек-листу: контроль давления в баллонах, проверка индикации состояния, поверка манометров, замена пиростартов по истечении срока, переосвидетельствование баллонов.
Подбор производителей и конкретных моделей всегда делайте по техническому заданию и под реальные риски объекта, а не по имени бренда. Подтверждайте соответствие оборудования требованиям ТР ЕАЭС 043/2017 и актуальным ГОСТ/СП.
